“磁场地图”识心病

　　浙江在线8月5日讯（记者 李洁薇 通讯员 肖鳕桐）一种能捕捉心脏“早期求救信号”的全新检查方式，正从概念走向临床。

　　不久前，在上海揭晓的“第十届未来医疗100强”榜单上，杭州零磁医疗设备有限公司凭借零磁技术在高端医疗装备领域的创新突破，入选“创新器械与智能制造榜TOP100”。

　　让这家企业上榜的，是一种全新的心脏检查方式：患者躺上一张检测床，连人带床被缓缓推入一个银灰色的舱体。不到5分钟，一幅心脏的“磁场地图”就出现在屏幕上。

　　这幅“磁场地图”，依托的正是零磁技术——利用量子精密测量手段，在接近零磁场的屏蔽环境中，捕捉心脏产生的极其微弱的磁信号。心肌缺血、微循环障碍、早期传导紊乱……这些传统影像手段难以识别的功能异常，早在病症确证之前，就已经在心脏磁场中留下痕迹。

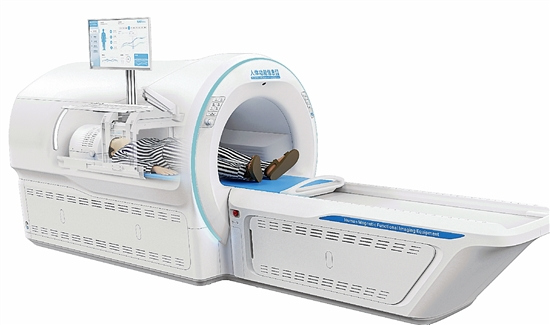

心磁成像设备示意图。 受访者供图

　　“看见”心脏的磁场

　　磁场并非被仪器“激发”出来的，而是一直存在，且随着心脏每一次跳动在毫秒级动态演化。

　　“心脏的搏动，始于心肌细胞的集体放电。钠、钾、钙离子在细胞膜内外奔涌，形成电流——根据最基本的电磁原理，只要有电流，周围就会产生磁场。”杭州零磁医疗相关技术专家叶向阳告诉记者，“只不过，这个磁场极其微弱”。地球磁场约为50微特斯拉（μT），而人体心脏产生的磁场仅有约50皮特斯拉（pT），强度是地球磁场的十亿分之一。

　　这个磁场还不是静止的。当大量心肌细胞同步活动时，它们的电流在宏观上等效为一个“净电流偶极子”，强度和方向会随心脏的收缩与舒张在毫秒级时间尺度上快速变化。所以，当患者躺在检测床上，心脏每跳动一次，周围的磁场就在进行一次精微的“波形舞蹈”。

　　那设备怎么“看见”这场舞蹈？

　　“我们这台设备的核心传感器，只有3.8立方厘米。”叶向阳指了指舱体顶部。那里布置着64个方糖大小的传感器，每个传感器的核心是一个比指甲盖还小的玻璃气室，里面封装着碱金属原子。

　　叶向阳打了个比方：你可以把每个原子想象成一个极微小的陀螺，用一束激光给这些陀螺“排队”，让它们的自旋方向高度统一——这叫极化。当心脏的微弱磁场穿透气室时，这些陀螺的旋转轴会发生极其精微的偏转；另一束检测激光随即捕捉这个偏转的角度，把它转化为可测量的电信号。

　　这种让原子当“磁针”来感知外界磁场变化的装置，学名原子磁力计（OPM），其灵敏度达到了飞特斯拉（fT）量级，在室温下就能工作，不需要传统超导设备动辄零下269摄氏度的液氦环境，也不需要每年数百万元的维护费。

　　为了让传感器缩小到方糖般大小，零磁医疗董事长王亚翔和其团队花了两年多时间。首先攻克的是尺寸：玻璃气室从2厘米缩小到4毫米，从球形改成方形，从老师傅手工吹制变成批量生产。

　　尺寸缩到位后，更大的挑战在于填充气体。气室内通常要填充多种混合气体以追求极致灵敏度，但医疗器械有个铁律：参数越多，批次之间的一致性就越难保证。“我们必须在众多气体中，找出那个最合适的唯一选择。”王亚翔回忆，每批次实验长达数月，历经三四轮摸索，才最终锁定单组分气体。

　　功夫不负有心人。企业自主研发的传感器单轴灵敏度低于5飞特斯拉每根号赫兹，单个体积小于4立方厘米，磁场测量误差不超过±1%。

　　打造零磁空间

　　在医院这样充满电气设备的环境中，电梯运行、空调启停、手机信号都会在周围产生杂散磁场，强度远超心脏本身的信号。前者像一场狂风暴雨，后者只是其中一声雨滴的坠落——要在这样的环境里把它“听”出来，要先从“砌墙”开始。

　　叶向阳介绍，器械舱体由多层高磁导率合金搭建，像一圈厚重的隔音墙，将外界磁场逐层衰减。经过优化设计，舱内剩余磁场可降至几十纳特斯拉以下，比原始环境衰减约5到6个数量级。

　　但墙砌得再厚，也挡不住所有风声。于是团队在舱内外布置参考传感器，实时监测残余磁场的变化，再通过多轴线圈产生反向抵消磁场，像一副高级降噪耳机，以闭环方式动态抑制，将工作点稳定在接近零磁的状态。

　　即便如此，仍有极微量的噪声残留。最后一步，团队利用信号空间分离模型，从64个通道采集的时空数据中，把心脏信号源分离出来，进一步剔除环境共模噪声和生理伪影——相当于在“超静音录音棚”内再装上实时降噪处理器和后期音频修复软件，最终从“狂风暴雨”中完整提取出那一声清晰的“雨滴声”。

　　王亚翔原本以为难关已过，直到集成测试阶段，整机联调时传感器信号突然大规模丢失。在实验室里明明一切正常，各模块独立运行时毫无问题，一旦装进整机、通上全链路，数据就乱了。他亲自躺上检测床，钻进屏蔽筒，拿着万用表，一个个测、一个个断。从每一个器部件入手，模拟各种可能性，排查了整整两个月，最终锁定了干扰源，及时完成了整机级的干预和修复。

　　引发问题的原因不是单一的，而是物理接口、信号通路、现场环境等多种因素的综合作用。在此基础上，他花了大量时间，带着团队做了一张安装检查单——线缆如何安装，接口如何锁紧，设备如何抗干扰……内容逐项打钩。“像飞机起飞前的检查单，一项没打，不能交机。”这台样机在合作医院试用了一年多，再没出过大问题，产品随后从1.0迭代到3.0，变得稳定、可靠、易用。

　　异常早早露马脚

　　患者被推出舱体时，屏幕上已经生成了一幅心脏的“磁场地图”。左侧是等磁图，红蓝两色标示着磁场强度的峰谷；右侧是电流密度图，密密麻麻的箭头勾勒出电流在心肌中的流向和强度。

　　记者在图片中看到，如果心脏功能正常，这些色块和箭头会呈现出相对规则的分布；一旦出现心肌缺血、微循环障碍或早期传导紊乱，磁场分布就会出现可识别的异常模式。这些异常往往早于血管明显堵塞和心肌坏死，在CT还看不出结构性病变时，就已经露出了马脚。

　　零磁医疗的心磁图仪，对心肌缺血的识别率超过90%，而且不需要注射任何造影剂。在浙江大学医学院附属第二医院、浙江省人民医院等医疗机构，这套设备已经累计检测了3000多人次。“我们合作的一家医院，已经收到了两面锦旗，都是患者送的。”叶向阳说。在该院开展的免费筛查中，有两位患者的心磁图出现异常，及时进行进一步检查后确诊为冠心病，由此提早介入治疗，避免了可能的风险。

　　这正是心磁图与CT的关系：不是替代，而是互补。CT看结构，心磁图看功能。就像一辆车的年检，既要检查零件磨损，也要测试发动机运转。而对于肾功能不全者、孕妇、碘过敏者等这些过去CT“没法查”的特殊人群，现在也多了新选择。

　　在浙江，这项技术正在快速铺开。零磁科技已与10家在杭医院达成合作，另有6家医院正在跟进。除了固定设备，他们还开发了一辆移动检测车，可以开到社区、企业，做筛查。未来，团队想把设备做得更小，做成可穿戴。“就像智能手表一样，随时随地监测心脏磁场。”叶向阳说。
